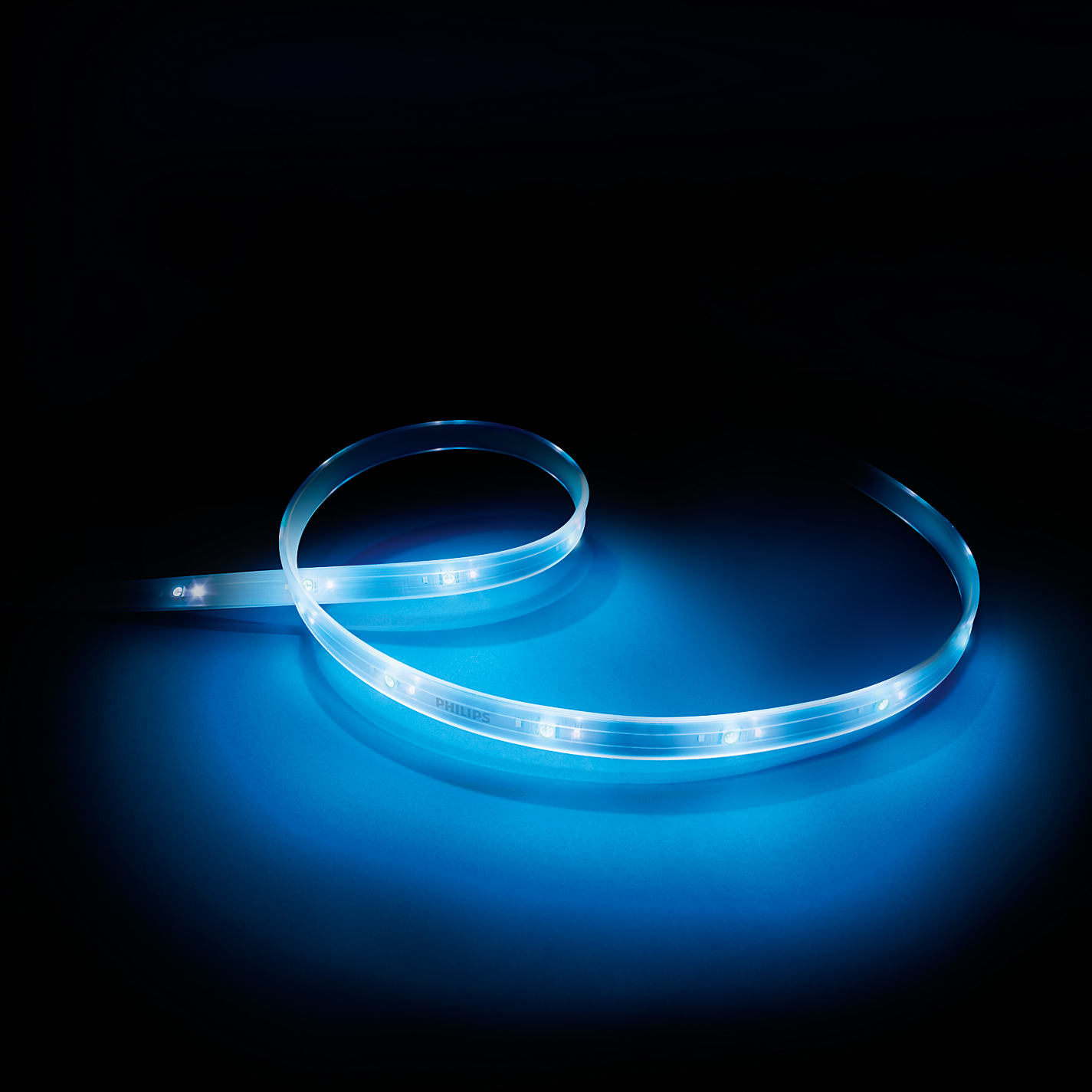

Tiras Led
Aunque cada vez van apareciendo nuevos formatos, en la actualidad, el más extendido y utilizado es el modelo formado por tiras flexibles con adhesivo por la parte trasera y que contienen LEDs con encapsulado del tipo SMD. Concretamente, se pueden conseguir en rollos de 5 metros, pudiendo empalmar un rollo con otro en serie para conseguir ampliar la longitud o en paralelo para la amplitud. Además pueden cortarse cada determinado número de LEDs, siendo cada 3 LEDs lo habitual en nuestros productos.
Instalación sencilla
– Disponen de un potente adhesivo 3M para una fácil instalación.
– Tiras flexibles que se adaptan a cualquier superficie.
– Se conectan directamente a la red eléctrica domestica mediante una fuente de poder.
– Adaptable a cualquier altura, anchura o longitud.
– Tanto para interiores como para exteriores dependiendo de su grado de protección (IP)
Tipos de Tiras LEDs
Para seleccionar las tiras LEDs hay que enfocarse en dos cosas concretas:
- Tipo de Leds según el tamaño
– SMD 3528 (3,5mm x 2,8mm): Cada LED emite entre 3 y 5 Lúmenes
– SMD 5050 (5,0mm x 5,0mm): Cada LED emite entre 10 y 15 Lúmenes
- Número de Leds por metro (para mayor luminosidad)
– 60 LEDs SMD 3528 por metro (De 180 a 300 lúmenes por metro)
– 120 LEDs SMD 3528 por metro (De 360 a 600 lúmenes por metro)
– 60 LEDs SMD 5050 por metro (De 600 a 900 lúmenes por metro)
– 72 LEDs SMD 5050 por metro (De 720 a 1.080 lúmenes por metro)
– 120 LEDs SMD 5050 por metro (De 1.200 a 1.800 lúmenes por metro)
¿Cuál es mejor?
Depende. Para iluminación básica con requisitos de baja luminosidad, sólo un color y donde el costo es el factor clave, entonces SMD 3528 prevalece.
Para proyectos más exigentes o instalaciones de RGB, entonces la opción adecuada sería el SMD 5050.
El número de LEDs por tira depende del objetivo y preferencias del consumidor.
Consumo (Depende del tipo y número de Leds)
– 60 LEDs SMD 3528 por metro – 5 W cada metro de tira.
– 120 LEDs SMD 3528 por metro – 9 W cada metro de tira.
– 60 LEDs SMD 5050 por metro – 14,4 W cada metro de tira.
– 72 LEDs SMD 5050 por metro – 17,3 W cada metro de tira.
– 120 LEDs SMD 5050 por metro – 28,8 W cada metro de tira.
Ejemplo de aplicación de Tiras
– Sustitución de tubos fluorescentes: Más iluminación que con el clásico tubo
– Iluminación de oficinas
– Alumbrado de estanterías
– Resalte de perfiles
– Marca de techos y pasillos
– Iluminaciones especiales
– Iluminación y decoración de lugares foseados
– Múltiples opciones de decoración
– Mostradores y fachadas de comercios
No obstante, las tiras Leds cada vez son aplicadas a más lugares debido a su efecto decorativo, a su eficiente iluminación, a su bajo consumo y a la capacidad de cubrir grandes espacios.
Parámetros de instalación
Los LEDs SMD funcionan con corriente continua, por tanto es necesario el uso de una fuente de alimentación (F.A.) para conseguir adaptarlos a la corriente alterna, habitual en la mayoría de viviendas y espacios con electricidad.
Las tiras Leds en general pueden funcionar a 12V o 24V de corriente continua.
Uso de Controladores
Los Controladores y Dimmers de las Tiras LEDs son dispositivos opcionales, pero recomendables sobre todo en el caso de tiras RGB. Nos sirven para regular la intensidad de luz, tonos de color y modos de las tiras LED. Pueden ser fijos o por control remoto con mando a distancia (IR).
Aplicación de Perfiles
La Perfilería para las tiras de LED, consiste en un perfil de aluminio o DMF en cuyo interior podemos alojar nuestra tira de LED flexible y recubrirla con una tapa de plástico. Sirven tanto para tiras RGB como monocolor, existen varios tipos de recubrimiento redondo, etc. para esquinas y además hay dos tipos de recubrimientos con diferente acabado: transparente o traslúcido.
Planificación de una Instalación
Una vez elegido el formato de tiras Leds a utilizar, tenemos que saber la distancia a cubrir para calcular la potencia que debe de tener la fuente de alimentación para el óptimo encendido de las tiras Leds.
Supongamos que debemos de iluminar 20 metros con tiras LEDs SMD5050 de 60 LEDs por metro a 24VDC. Sabemos que se venden en rollos de 5 metros, por lo que necesitaríamos 4 rollos para cubrir los 20 metros a iluminar. Además, sabiendo que cada metro consume 14,4 W, necesitaríamos para iluminar los 20 metros a la vez una potencia de 288W (14,4Wx20m).
Las fuentes de alimentación comerciales tienen un parámetro (que nos facilita cada fabricante) llamado eficiencia que tiene en cuenta las posibles pérdidas internas de dicha fuente. Por ejemplo si este parámetro es del 90%. La potencia correcta de la fuente debería de ser la potencia ya calculada más su parámetro de eficiencia:
288Wx100/90=320W
Por tanto, para un correcto funcionamiento deberíamos de buscar una fuente superior o igual a la potencia calculada. Por tanto, nuestra elección para este caso sería una Fuente de Alimentación Mean Well NES-350-12 de 350W.
Conexión de la Fuente de alimentación
Al igual que todo circuito eléctrico, las tiras LEDs hay que conectarlas respetando la polaridad del circuito. Por tanto, el cable Rojo se consideraría el conector positivo y el negro, el negativo. Dichos extremos deberían de conectarse a la fuente de alimentación uniendo el cable Rojo con el conector de la fuente V+ o positivo y el cable negro con el denominado V- o negativo.
Por último la fuente de alimentación deberá ser conectada a la red eléctrica (Importante la fuente de pode debe ser para el voltaje correcto y conectar Fase, Neutro y Tierra)
